MOTOR ĐIỆN 3 PHA Y3-100L1-4 – 3HP – 4P

GIỚI THIỆU TỔNG QUAN

Motor 3 pha Y3-100L1-4 – 2.2kW (3HP) là dòng motor công nghiệp tiêu chuẩn, thiết kế theo công nghệ Đức (Technology by Germany). Máy chạy tốc độ 1420 vòng/phút, thuộc nhóm motor 4 cực, phù hợp cho các ứng dụng trung bình như bơm nước, quạt, máy nén khí, băng tải và máy cơ khí nhỏ.
Với ưu điểm bền bỉ, ổn định, tiết kiệm điện và giá cạnh tranh, dòng Y3 luôn là lựa chọn phổ biến trong các nhà xưởng và cơ sở sản xuất.

1. THÔNG SỐ KỸ THUẬT

• Model: Y3-100L1-4
• Công suất: 2.2 kW – 3HP
• Điện áp: 220/380V
• Dòng định mức: 8.6A / 5.0A
• Tốc độ quay: 1420 vòng/phút
• Tần số: 50 Hz
• Cấp cách điện: Class F
• Cấp bảo vệ: IP55
• Hệ số công suất (PF): 0.80
• Ổ bi: 6206C3 / 6206C3
• Trọng lượng: 28 kg
• Số seri: D2210034-03

2. ĐẶC ĐIỂM NỔI BẬT

• Công nghệ Đức – vận hành êm, ít nóng, độ bền cao.
• Tốc độ 1420 v/p, mô-men xoắn tốt, phù hợp thiết bị tải trung bình.
• Cách điện Class F – chịu nhiệt cao, an toàn khi chạy liên tục.
• Cấp bảo vệ IP55 – chống bụi & chống nước dạng phun.
• Thiết kế nhỏ gọn, dễ lắp đặt cho nhiều loại máy công nghiệp.
• Tiết kiệm điện, chạy ổn định ngay cả trong môi trường làm việc ẩm hoặc nhiều bụi.

3. CẤU TẠO MOTOR CHI TIẾT

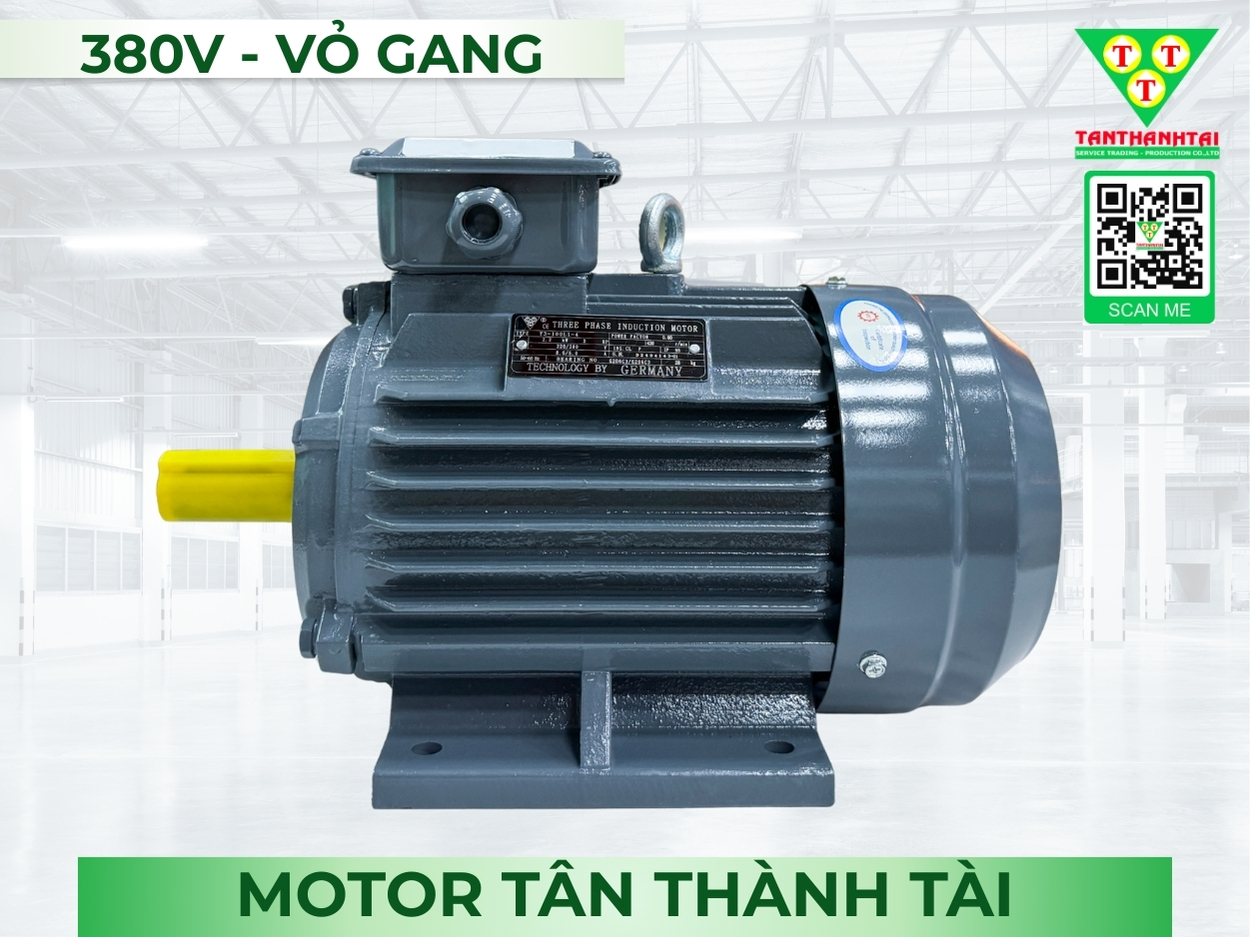

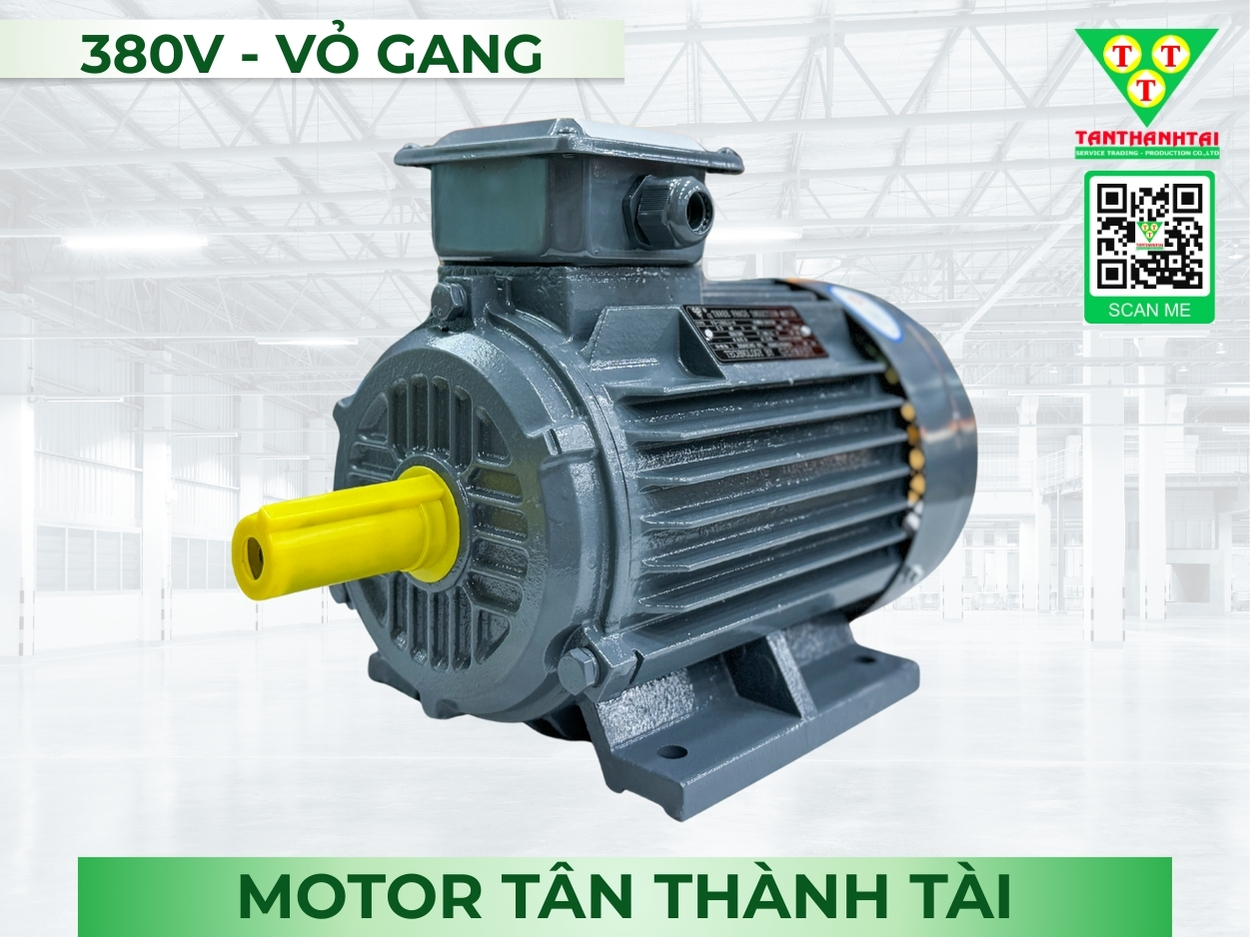

• Vỏ motor bằng gang đúc cứng cáp, tản nhiệt tốt.
• Rotor lồng sóc cân bằng động chính xác.
• Stator quấn 100% dây đồng, tăng tuổi thọ và hiệu suất.
• Trục thép hợp kim chịu lực, chống mài mòn.
• Quạt làm mát giúp motor không bị quá nhiệt khi chạy lâu.
• Hộp cực đấu dây rộng, dễ đấu nối theo tiêu chuẩn sao/tam giác.
• Nắp trước và sau bằng gang đúc nguyên khối.

4. CẤU TẠO PHỤ TÙNG

1. Nắp chụp phía đầu ra (Flange cover)
2. Phớt chặn dầu đầu ra (Output oil seal)
3. Vòng đệm đầu ra (Bearing spacer)
4. Nắp chụp phía quạt gió (Fan cover)
5. Quạt gió làm mát (Cooling fan)
6. Vòng đệm quạt (Circlip)
7. Thân động cơ (Stator housing)
8. Stato (Stator)
9. Roto (Rotor)
10. Hộp đấu dây (Terminal box base)
11. Nắp hộp đấu dây (Terminal box cover)
12. Ốc bắt nắp hộp đấu dây (Terminal box cover screws)
13. Nắp chụp phía sau (Rear end bell)
14. Phớt chặn dầu phía sau (Input oil seal)
15. Vòng bi phía sau (Rear bearing)
16. Vòng đệm lò xo (Wavy washer)
17. Vòng bi phía trước (Front bearing)
18. Nắp chụp phía trước (Front end bell)
19. Phe gài vòng bi (Bearing retaining circlip)
20. Bảng thông số kỹ thuật (Nameplate)
21. Bộ chỉnh lưu phanh (Brake rectifier)
22. Thân phanh (Brake housing)
23. Đĩa phanh (Brake disc)
24. Lò xo phanh (Brake spring)
25. Nắp che phanh (Brake cover)

5. ỨNG DỤNG THỰC TẾ

Motor 3HP – 4 cực – 1420 vòng/phút được sử dụng trong:

• Máy bơm nước công nghiệp, bơm dân dụng, bơm tăng áp
• Quạt hút – quạt thổi – quạt ly tâm cỡ nhỏ
• Máy nén khí mini – máy nén piston
• Băng tải nhỏ, băng chuyền đóng gói
• Máy trộn, máy khuấy hóa chất nhẹ
• Máy cơ khí: máy cưa, máy mài, máy bào, máy uốn
